На заметку речичанам. Устройство защитного отключения (УЗО) – что это и для чего оно нужно?

Аббревиатура УЗО расшифровывается как – устройство защитного отключения. Данный механизм также как и автоматический выключатель являются аппаратами защиты.

Так для чего же нам нужно устройство защитного отключения (УЗО), если есть автоматические выключатели? УЗО нужно для защиты человека от токов утечки. Током утечки называют протекание тока от фазы в землю по нежелательному и не предназначенному для этого пути, то есть по корпусу оборудования, металлической трубе или арматуре, сырой штукатурке дома или квартиры и другим токопроводящим конструкциям. Условием возникновения  тока утечки является нарушение целостности изоляции. Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия. Не исключена ситуация, когда человек может случайно или преднамеренно дотронуться до оголенного фазного провода. Или маленькие дети, проявляя любопытство, могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека, что может привести к плачевным последействиям, вплоть до летального исхода.

Величина тока может быть более 100мА в зависимости от того, в каких условиях происходит прикосновение к токоведущим частям, находящихся под напряжением. К примеру электрический ток в 10 мА приводит к мышечным сокращениям, ток в диапазоне от 10 до 40 мА приводит к ожогам и затруднению дыхания, от 40 до 80 мА к тяжелым ожогам, а от 80 мА до 1 А к остановке сердца. Контакты на электрооборудовании при отсутствии регулярного технического обслуживания по устранению износа (ревизии) ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение, что в свою очередь может привести к пожару.

Рассматривая для чего ставится УЗО, следует не забывать о том, как работает это устройство. Данный прибор известен еще под названием дифференциального автомата или по-другому он может называться автоматом дифференциального тока. Таким образом, принцип работы заключается уже в самом названии этого устройства, то есть в определении разницы между входящим током – фазой и выходящим – нулем. При достижении током на входе и выходе разницы заданной величины, происходит отключение устройства и размыкание цепи.

Поэтому, решая для чего ставят УЗО, необходимо выбирать эту разницу заведомо ниже той, которая может принести человеку существенный вред. Чаще всего данное значение выбирается в пределах от 15 до 30 мА. Принцип действия устройства позволяет размыкать цепь без контакта человека с опасным участком, а по самому факту утечки тока. Таким образом, использование УЗО позволяет не только сохранить жизнь и здоровье людей, но и предотвратить материальные потери от утечек тока и возможных пожаров. Отсюда следует, что УЗО и автоматический выключатель не могут взаимно заменять друг друга. УЗО не спасет от коротких замыканий и скачков напряжения, а автоматический выключатель не отреагирует на утечку тока. Поэтому качества обоих приборов соединились в дифавтомате, более известном, как дифференциальный автоматический выключатель.

УЗО устанавливайте «на квартиру» (общее), а потом уже по желанию на каждую комнату или даже на отдельное оборудование. Устройства защиты, установленные отдельно на каждое оборудование защищать лучше или хуже не будет.

Суть отдельных установок заключается в том, чтобы при срабатывании УЗО отключало от питания не весь дом (если оно единственное и установленное «на всю квартиру»), а только отдельный прибор или комнату.

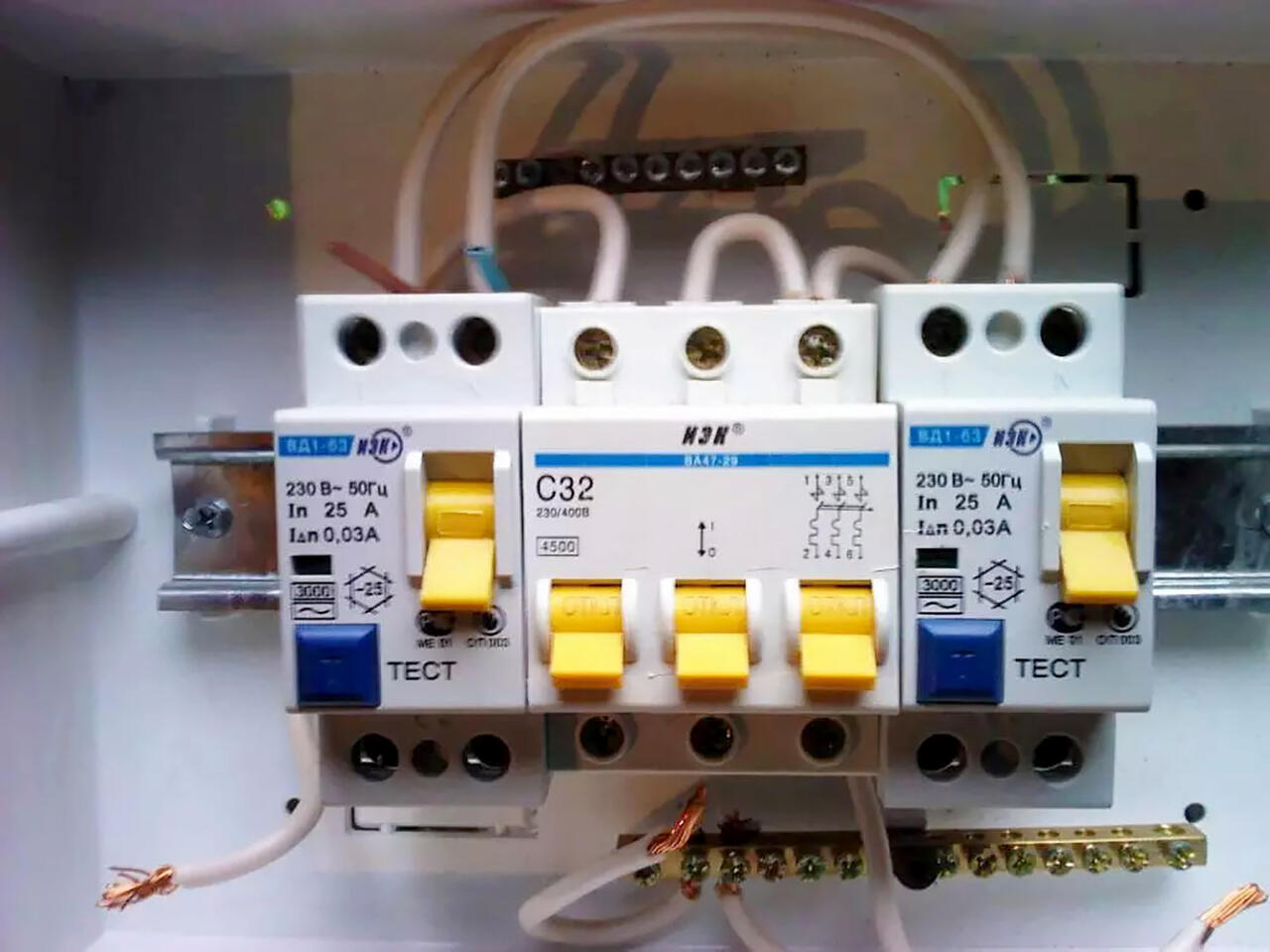

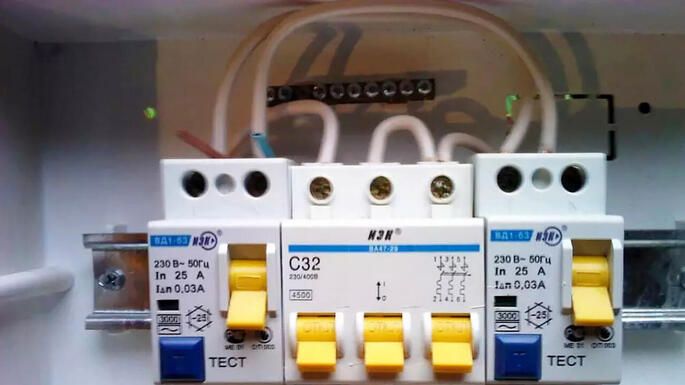

УЗО — аппаратура модульная, поэтому устанавливается в распределительный щиток вместе с другой модульной аппаратурой. На каждом УЗО, не зависимо от производителя, марки, модели и мощности есть кнопка «Тест».

После установки и подключения нажмите кнопку «Тест»— она искусственно создаст условия, как при токе утечки, и прибор выключит оборудование.

Если этого не произошло — ищите ошибки в неправильном подключении, или у конструкции УЗО. Проверять работоспособность УЗО (тест) рекомендуется раз в месяц.

Теперь вы лучше понимаете, что такое УЗО в электрике, и для подключения его будет лучше доверить электрику-профессионалу.
